เจาะลึกความแตกต่างของ… Manual Valve แต่ละแบบ

วาล์วแบบ Manual เป็นอุปกรณ์ที่ใช้ในการควบคุมการไหลของของไหล (เช่น น้ำ แก๊ส น้ำมัน) โดยต้องมีการควบคุมด้วยมือหรือกลไกที่ต้องใช้แรงงานคน มีหลายประเภทและแต่ละประเภทมีการออกแบบและการใช้งานที่แตกต่างกัน ยกตัวอย่างเช่น

.

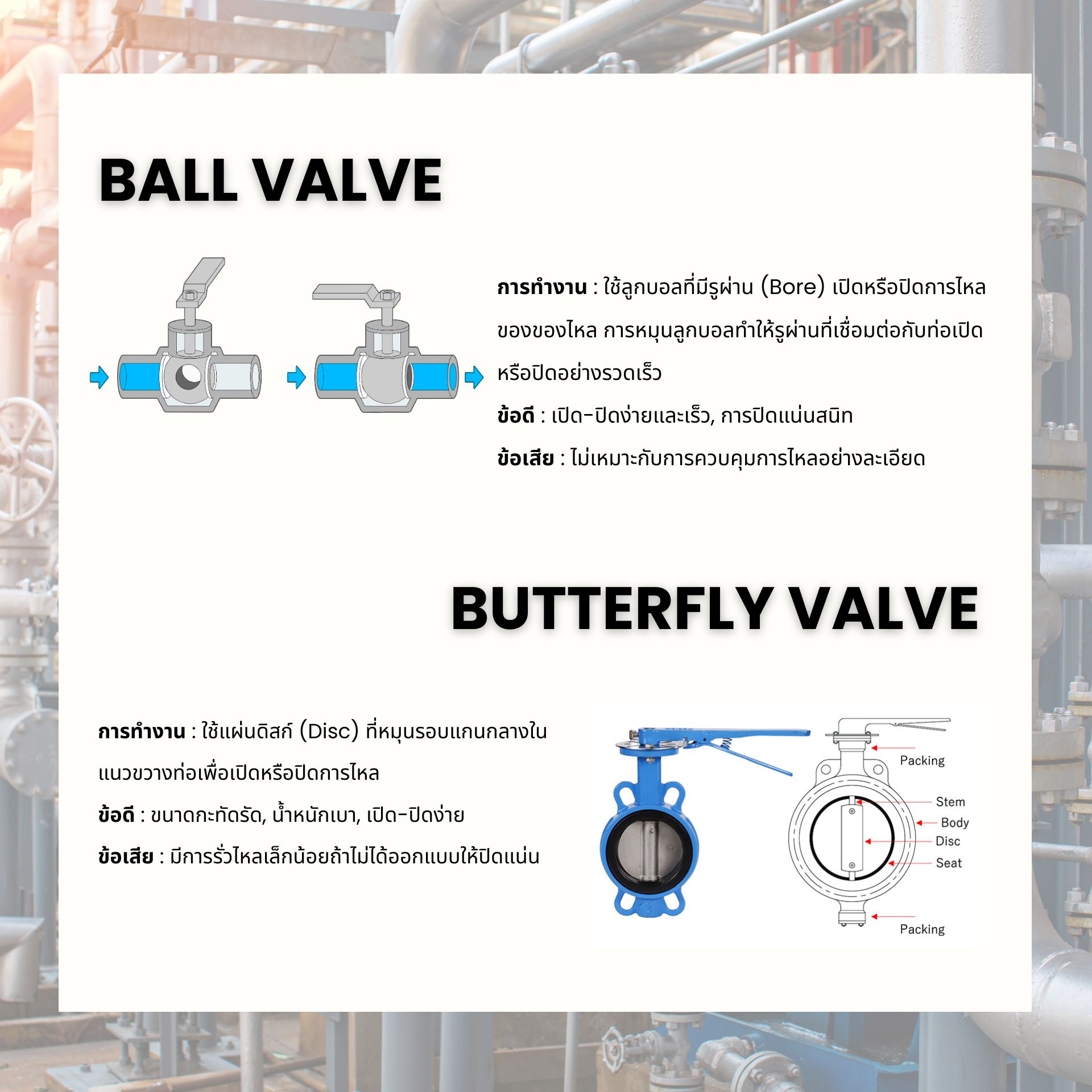

1. Ball Valve (วาล์วลูกบอล)

การทำงาน: ใช้ลูกบอลที่มีรูผ่าน (Bore) หมุน 90 องศาเพื่อเปิดหรือปิดการไหลของของไหล การหมุนลูกบอลทำให้รูผ่านที่เชื่อมต่อกับท่อเปิดหรือปิด

การใช้งาน: เหมาะสำหรับการเปิด-ปิดการไหลอย่างรวดเร็ว และมีการปิดแน่น

ข้อดี: เปิด-ปิดง่ายและเร็ว, การปิดแน่นสนิท

ข้อเสีย: ไม่เหมาะกับการควบคุมการไหลอย่างละเอียด

.

2. Butterfly Valve (วาล์วปีกผีเสื้อ)

การทำงาน: ใช้แผ่นดิสก์ (Disc) ที่หมุนรอบแกนกลางในแนวขวางท่อเพื่อเปิดหรือปิดการไหล การหมุนแผ่นดิสก์เพียง 90 องศาสามารถเปิดหรือปิดการไหลได้

การใช้งาน: เหมาะสำหรับการเปิด-ปิดการไหลอย่างรวดเร็วในท่อขนาดใหญ่ และสามารถใช้ควบคุมการไหลได้ดี

ข้อดี: ขนาดกะทัดรัด, น้ำหนักเบา, เปิด-ปิดง่าย

ข้อเสีย: มีการรั่วไหลเล็กน้อยถ้าไม่ได้ออกแบบให้ปิดแน่น

.

‍

3. Gate Valve (วาล์วประตู)

การทำงาน: ใช้แผ่นวาล์ว (Gate) เลื่อนขึ้นลงในแนวดิ่งเพื่อตัดหรือเปิดทางการไหลของของไหล เมื่อวาล์วปิดอยู่ แผ่นวาล์วจะปิดขวางท่อทั้งหมด

การใช้งาน: เหมาะสำหรับการปิด-เปิดการไหลอย่างเต็มที่ ไม่เหมาะกับการปรับความเร็วการไหล

ข้อดี: ต้านทานการไหลต่ำและไม่มีแรงดันตก

ข้อเสีย: เปิด-ปิดช้า และไม่เหมาะสำหรับการควบคุมการไหลอย่างละเอียด

.

4. Globe Valve (โกลบวาล์ว)

การทำงาน: ใช้แผ่นดิสก์ (Disc) ที่สามารถเลื่อนขึ้นลงในแนวดิ่งเพื่อตัดหรือควบคุมการไหล โดยจะมีการปรับอัตราการไหลได้ดี

การใช้งาน: เหมาะสำหรับการควบคุมการไหลอย่างละเอียด แต่ยังสามารถใช้ในการเปิด-ปิดการไหลได้เช่นกัน

ข้อดี: การควบคุมการไหลดีเยี่ยม

ข้อเสีย: ต้านทานการไหลสูงกว่า Gate Valve

.

‍

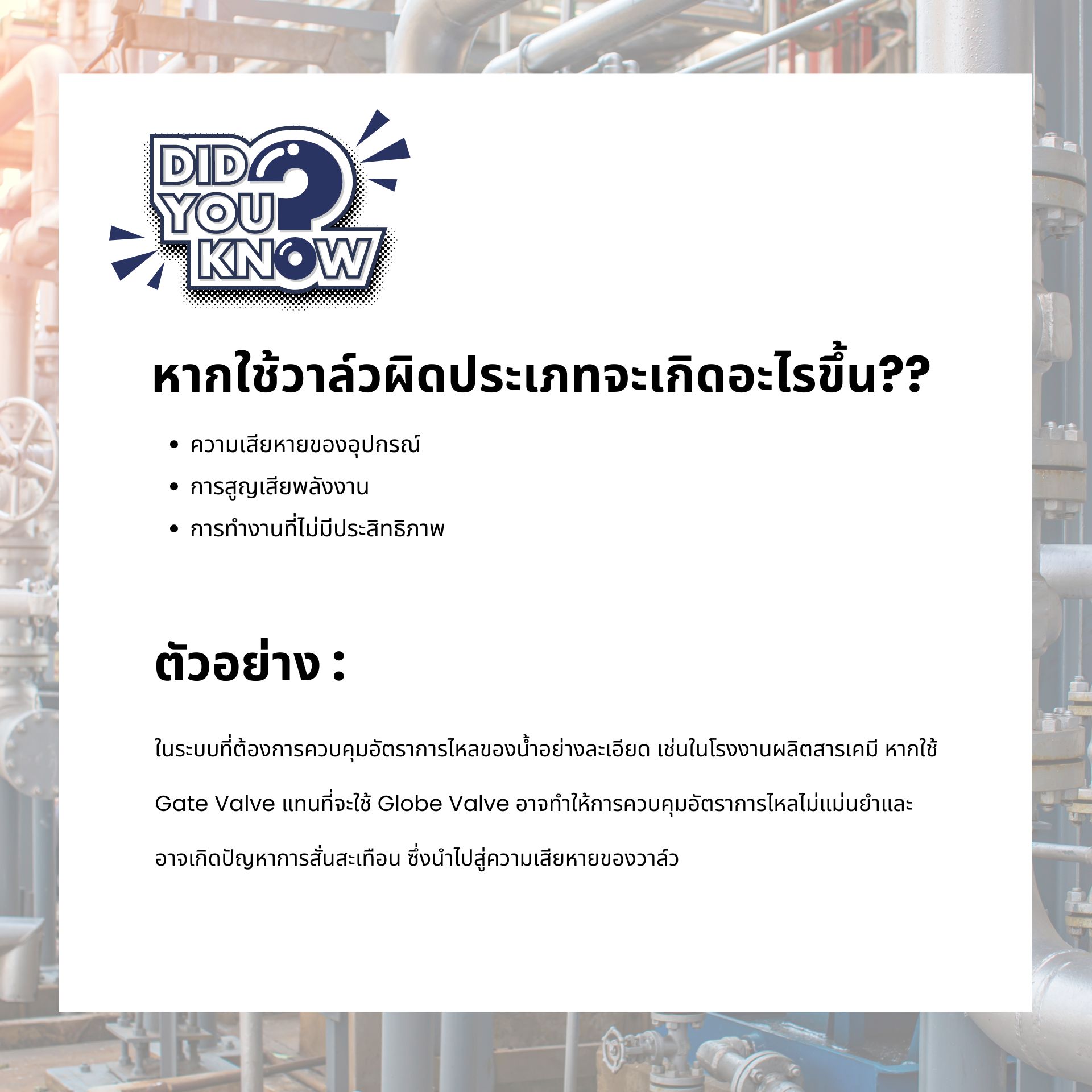

การใช้วาล์วผิดประเภทอาจส่งผลกระทบที่สำคัญต่อระบบ เช่น ความเสียหายของอุปกรณ์ การสูญเสียพลังงาน หรือการทำงานที่ไม่มีประสิทธิภาพ เช่น

ในระบบที่ต้องการควบคุมอัตราการไหลของน้ำอย่างละเอียด เช่นในโรงงานผลิตสารเคมี หากใช้ Gate Valve แทนที่จะใช้ Globe Valve อาจทำให้การควบคุมอัตราการไหลไม่แม่นยำและอาจเกิดปัญหาการสั่นสะเทือน ซึ่งนำไปสู่ความเสียหายของวาล์ว

ในการควบคุมการไหลของน้ำมันในท่อส่งที่ต้องการการปิดแน่นสนิท หากใช้ Butterfly Valve แทน Ball Valve อาจทำให้เกิดการรั่วซึมของน้ำมัน ทำให้เกิดการสูญเสียและอาจเกิดอันตรายต่อสิ่งแวดล้อม

การเลือกวาล์วที่เหมาะสมเป็นสิ่งสำคัญเพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและปลอดภัย ควรพิจารณาคุณสมบัติของวาล์วและความต้องการในการใช้งานเสมอ

.

‍
